| 是否进口：否 | 产地：常州 | 加工定制：否 |
| 品牌：Tonghui/同惠 | 型号：TH1778,TH1778S | 订货号：TH1778,TH1778S |
| 货号：TH1778,TH1778S | 输入电压：AC 220V/110V（1±10%）V | 输出电流：0~20AA |
| 输出电压：35VV | 保护功能：- | 准确度：- |
| 是否跨境货源：否 |

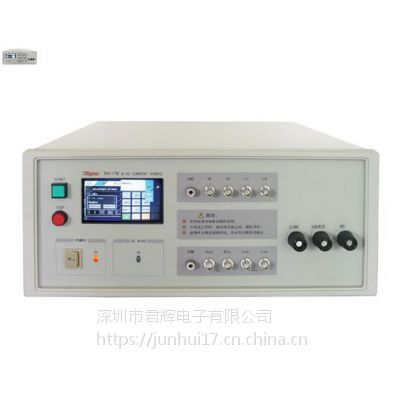

TH1778,TH1778S直流偏置电流源
性能特点
■提供单台0~20A恒流输出
■最多支持6台联机，达到120A恒流输出
■极精细的电流步进：在<1A时达到5mA；在<***时达到25mA；在<120A时达到100mA
■***交直流叠加测试原理，适应高精度、高频化测试需求
■拥有单一电流、步进扫描两种电流输出方式
■采用全新设计的***友好的图形化操作界面，方便快捷并提供多种操作习惯
■提供全新实时操作所有参数及设置的无等待操作方式，没有等待的烦恼
■***文件管理系统，操作方便、快捷、精准，快速调整仪器工作状态
■提供两种SCPI指令模式，适应性强
■全新脚控模式，5种控制模式
■优良的可裁剪性及可扩展性，可根据需求购买从机叠加
■提供双进度条指示及相应小工具，直观方便
■支持中英双语界面切换
同惠电子凭借其在偏置电流源领域深厚的技术积淀和广泛的市场调研，推出了大功率直流偏置电流源——TH1778系列直流偏置电流源。TH1778系列直流偏置电流源采用了高性能CortexM3内核的ARM处理器，图形界面，全触控操作，方便便捷。
TH1778系列适用磁性电感的交直流叠加测试及需要大电流的测试场合，同时仪器也能为磁性材料的分析提供方便使用的磁化电流。采用全新的软件架构，适应实时的参数调整及操作，方便快捷。
仪器采用***交直流叠加测试原理，适应高精度、高频化的测试要求。内置高性能嵌入式MCU，能迅速相应主从机的状态或者故障并实时指示，帮助提升工作效率。采用全新设计的图形化操作界面，并设计包含5种脚控模式，全触摸操作，方便快捷。全新的文件管理系统，文件管理简单高效。支持实时1组、自定义99组的用户配置文件保存。提供压栈式信息指示，缓存2条实时信息。提供两种模式的SCPI指令系统，能方便组建生产线或单联测试，并支持与任何参照本仪器SCPI指令系统设计的且带串口的设备连接。
交直流叠加测试新风向
主从联机模式，方便裁剪及扩展
图形化界面，带来了***的操作便捷性，同时能迅速反应仪器工作状态
压栈式信息提示，不丢失仪器并发状态信息
智能文件管理，文件管理及加载不在繁琐
多模式SCPI系统，产线组建不在繁琐
多种操作模式，根据个人习惯，简单易上手
机柜型系统连接，方便生产线的安排及组建
技术参数
产品型号 | TH1778 | |
显示 | 显示器 | 480×272 16:9 24bit 真彩 TFT LCD |
界面 | 全图形化 | |
操作 | 电阻型触摸屏+实体按键+脚控开关 | |
电流步进 | 0mA~1.000A | 5mA |
1.000A~5.000A | 25mA | |
5.0A~120.0A | 100mA | |
支持测量频率 | 0Hz~2MHz | |
扫描调整时间 | 0mA~1.000A | 4ms~3600s |
1.000A~5.000A | 10ms~3600s | |
5.0A~120.0A | 20ms~3600s | |
扫描调整步进 | 0mA~1.000A | 5mA |
1.000A~5.000A | 25mA | |
5.0A~120.0A | 100mA | |
量程 | 主机 | 1.000A/5.000A/20.0A |
从机 | 20.0A | |
输出电压 | 35V（此电压为输出1.000A时的电压，不同量程请参照用户手册） | |
允许直流电阻 | Rmax= Vmax / I (Ω)（Rmax的计算请参照用户手册说明） | |
允许电感量 | Lmax= Vmax / [di/dt](mH)（Lmax的计算请参照用户手册说明） | |
量程方式 | 自动 | |
启动及停止控制方式 | START/STOP实体按键、4种脚控、总线 | |
连续加载电流时间 | 保守2~3h，不间断输出 | |
功能 | 仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器 | |
接口 | RS232、SlaverLink | |
通用技术参数 | ||
工作环境 | 温度 | 0℃~55℃ |
湿度 | ＜90%RH | |
适配器电源要求 | 电压 | AC 220V/110V（1±10%） |
频率 | 50Hz/60Hz（1±5%） | |
功率 | ≤60VA | |
体积（W×H×D） | 单台 430×185×473（mm3）（非机柜体积） | |
重量 | 单台 18kg（非机柜重量) | |
