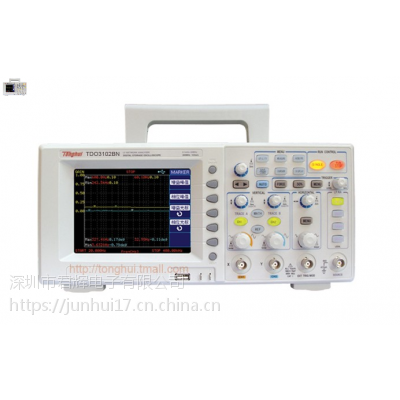

| 类型：数字存储示波器 | 品牌：Tonghui/同惠 | 型号：TDO3102BN |
| 通道数：2 | 带宽：0.1mHz~20MHz | 采样率：*GS/s |
| 记录长度：*k | 波形捕获率：*wfms/s | 外形尺寸：*mm |
| 重量：*kg | 加工定制：是 | 规格：* |
技术参数
型 号 | TDO3102BN |
垂直系统 | |
通道数 | 2个模拟输入通道，1个外部信号源输入通道 |
输入耦合 | 直流DC、交流AC |
垂直测量指标 | 对数增益分辨率：0.08dB/像素 线性增益分辨率：0.01/像素 相移分辨率：1度 相移范围：-180~180（度） |
增益显示方式 | 线性/对数 |
扫频输出阻抗 | 50Ω |
扫频输入阻抗 | 高阻 |
输入电压 | 源输入：≥50mv(vpp)，通道输入：≥20mv(vpp) |
水平系统 | |
扫描带宽 | 0.1mHz~20MHz |
扫描点数 | 50~250 |
扫频模式 | 自动/手动 |
扫频方式 | 线性/对数 |
测量模式 | 单次/连续 |
频谱测量 | |
增益测量项目 | 增益扫描曲线、增益峰值、增益点频值 |
相移测量项目 | 相移扫描曲线、相移峰值、相移点频值 |
光标测量 | 手动、自动、追踪 |
存储与接口 | |
文件通讯格式 | BMP位图、CSV文件 |
接口 | USB HOST、USB DEVICE、RS232C |
显示系统 | |
显示器类型 | TFT LCD显示器，5.6英寸 |
分辨率 | 320(水平)×234(垂直) 点阵 |
显示颜色 | 24位真彩色 |
菜单可选语言 | 简体中文、英文 |
曲线显示 | 范围:200(垂直)×250(水平)点阵 |
格式:增益曲线、相移曲线可单独显示 |
