| 品牌：Gwinstek/固纬 | 型号：PPT-1830、PPT-3615 | 输入电压：110~220 V |
| 输出功率：110~220 V | 输出电压：0~18Vx2/ 0~6Vx1 |
产品概述

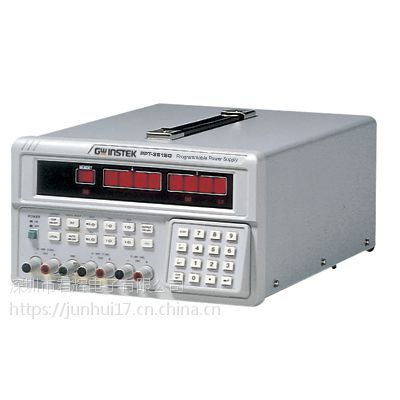

PPT是三路输出，138W / 126W可编程线性直流电源。过电压及过电流保护可以使PPS电源和负载免受意外损坏，符合大多数如UL、CSA和IEC安规标准，10mV /1mA高分辨率，Sense功能可以补偿电力线与负载间的压降损失，简洁的设计整合了输出限制，储存及呼叫功能和连续的自动测试功能于一体，透过GPIB接口的SCPI指令和LabVIEW的驱动满足选程控制和ATE系统开发的要求，功能丰富的PPT电源是那些要求高***度和满足国外安全规范应用场合的选择。
产品特点
* 具UP/DOWN键，操作容易
* 高分辨率：10mV、1mA
* 过电压保护与过电流保护功能(硬件控制)
* 记忆容量50组
* 自我测试与软件校正
* 符合UL、CSA、IEC安全规范
* 高稳定度、低漂移
* 4 位数显示
* 前端/后端输出及Sense切换功能
* 具定时器可做设定步骤自动测试
* 具自动串并联功能
* 三组输出
* 自动Tracking
* IEEE-488.2界面
* 可提供Labview Driver Software
选型指南
PPT-1830 | PPT-3615 | |
输出 | ||
电压 | 0 ~ 18V x 2, 0 ~ 6V x 1 | 0 ~ 36Vx2, 0~6Vx1 |
电流 | 0 ~ 3A x 2, 0 ~ *** x 1 | 0 ~ 1.***x2, 0~3Ax1 |
过电压保护 | 0 ~ 20V x 2, 0 ~7V x 1 | 0 ~ 38.5Vx2, 0~7Vx1 |
负载变动率 | ||
电压 | < 3mV 后板输出 ( < 6mV 前板输出 ) | |
电流 | < 3mA ( < 6mA 额定电流 > 3.*** ) | |
电源变动率 | ||
电压 | < 3mV | |
电流 | < 3mA | |
分辨率 | ||
电压 | 10mV ( 20mV 额定电压 > 36V ) | |
电流 | 1mA ( 2mA 额定电流 > 3.*** ) | |
过电压保护 | 10mV ( 20mV 额定电压 > 36V ) | |
设定准确度(25 + 5°C) ? | ||
电压 | < 0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |
电流 | < 0.2% + 10mA | |
过电压保护 | < 2% + 0.6V | |
涟波及噪声(20Hz~20MHz) | ||
电压 | Ripple：1mVrms / 3mVp-p | |
电流 | < 3mArms ( < 5mArms 额定电流 > 3.*** ) | |
温度系数(0~40°C) | ||
电压 | < 100ppm + 3mV | |
电流 | < 150ppm + 3mA | |
读回值分辨率 | ||
电压 | 10mV ( 20mV 额定电压 > 36V ) | |
电流 | 1mA ( 2mA 额定电流 > 3.*** ) | |
读回值准确度(25 + 5°C) | ||
电压 | < 0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |
电流 | < 0.2% + 10mA | |
反应时间 | ||
电压上升 | 10%~90%<100mS | |
电压下降 | 90%~10%? <100mS | |
读回值温度系数 | ||
电压 | < 100ppm + 10mV ( + 20mV 额定电压 > 36V ) | |
电流 | < 150ppm + 10mA | |
漂移 | ||
电压 | < 0.03% + 6mV | |
电流 | < 0.1% + 6mA | |
同步追踪操作 | ||
同步追踪误差 | < 0.1% + 50mV | |
串联调节率 | < 50mV | |
并联操作 | ||
设定准确度 | 电压 < 0.05% + 25mV ( + 50mV 额定电压 > 36V ) | |
(25 + 5°C) | 电流 < 0.2% + 20mA | |
负载调节率 | 电压< 3mV 后板输出 ( < 6mV 前板输出 ) | |
电源调节率 | 电压< 3mV | |
记忆 | ||
储存/呼叫 | 0 ~ 49 | |
定时器 | ||
时间设定 | 1sec ~ 255min | |
分辨率 | 1sec | |
功能 | for output working loop (Auto Step running) | |
界面 | ||
GPIB 界面 | ||
附件 | ||
电源线 x 1, | ||
尺寸及重量 | ||
255(宽) x 145(高) x 346(长) mm, | ||
