| 加工定制：是 | 类型：波形信号发生器 | 品牌：Gwinstek/固纬 |
| 型号：AFG-2225 | 频率：1μHz - 25MHz | 电平：2.5V |
| 外形尺寸：266×107×293 mm | 重量：3.2kg |
产品概述
宽频率范围1μHz-25MHz(正弦波)*全频段1μHz分辨率*内置独立等性能双通道标准的120MSa/s,10bit,4k点任意波*真正双通道输出,CH2提供与通道一同规格的信号输出*双通道功能支持耦合，跟踪，相位操作

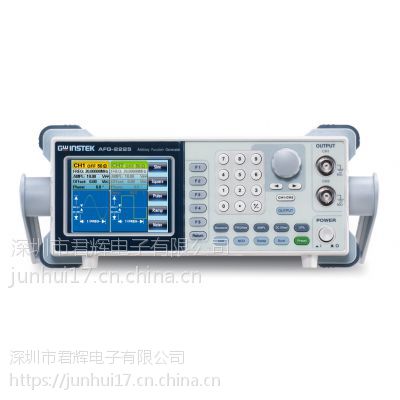

AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了***的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。***的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~***方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。
此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
此规格适用条件：+18°C~+28°C操作环境下，开机30分钟以上
产品特点
宽频率范围 1μHz - 25MHz (正弦波)
* 全频段1 μHz 分辨率
* 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波
* 真正双通道输出, CH2提供与通道一同规格的信号输出
* 双通道功能支持耦合，跟踪，相位操作
* 1% ~ *** 方波可调占空比
* 友善的用户操作界面，方便用户进行参数设定
* 提供多种任意波编辑信号编辑功能
* 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
* 提供USB Host/Device 接口用于远程控制和波形编辑
选型指南
AFG-2225 | CH1 | CH2 | |
波形 | 正弦波，方波，斜波，脉冲波，噪声波，任意波 | ||
任意波功能 | |||
采样率 | 120 MSa/s | ||
重建率 | 60 MHz | ||
波形长度 | 4k 点 | ||
垂直分辨率 | 10 位 | ||
记录长度 | 4k 点 | ||
频率特性 | |||
范围 | 正弦波，方波 | 1uHz~25MHz | |
斜波 | 1uHz~1MHz | ||
分辨率 | 1uHz | ||
***度 | 稳定度 | ±20 ppm | |
老化率 | ±1 ppm/年 | ||
误差容忍 | ≤1 mHz | ||
输出特性 | |||
幅值 | 范围 | 1mVpp ~ 10 Vpp (接50Ω负载) | |
***度 | 设定值的±2% ±1 mVpp ( 1 kHz) | ||
分辨率 | 1mV 或 3 位 | ||
平坦度 | ±1% (0.1dB) ≤100kHz | ||
单位 | Vpp, Vrms, dBm | ||
直流偏移 | 范围 | ±5 Vpk ac +dc (接50Ω负载) | |
***度 | 设定值的2% + 10mV+ 幅值的0.5% | ||
波形输出 | 阻抗 | 50Ω 典型值 (固定) | |
保护 | 短路保护，过载继电器自动禁止输出 | ||
正弦波特性 | |||
谐波失真 | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp | ||
方波特性 | |||
上升/下降时间 | 输出时，≤25ns at (接 50 Ω 负载) | ||
过激信号 | 5% | ||
不对称性 | 周期的1% +5 ns | ||
可调占空比 | 1.0% ~ 99.0% ≤100kHz | ||
斜波特性 | |||
线性度 | < 峰值输出的0.1% | ||
可调对称性 | 0% ~ *** (0.1% 的分辨率) | ||
脉冲波特性 | |||
周期 | 40ns~2000s | ||
脉宽 | 20ns~1999.9s | ||
过激信号 | <5% | ||
抖动率 | 20ppm +10ns | ||
AM 调制 | |||
载波 | 正弦波，方波，斜波，脉冲波，任意波 | 正弦波，方波，斜波，脉冲波，任意波 | |
调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
调制频率 | 2mHz ~ to 20kHz (内部) | 2mHz ~ to 20kHz (内部) | |
调制深度 | 0% ~ to 120.0% | 0% ~ to 120.0% | |
调制源 | 内部 / 外部 | 内部 / 外部 | |
FM 调制 | |||
载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
调制频率 | 2mHz ~ 20kHz (内部) | 2mHz ~ 20kHz (内部) | |
峰值频偏 | DC ~ 频率 | DC ~ 频率 | |
调制源 | 内部/ 外部 | 内部/ 外部 | |
扫频 | |||
波形 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
类型 | 线性或对数 | 线性或对数 | |
起始/停止 频率 | 1uHz ~ 频率 | 1uHz ~ 频率 | |
扫频时间 | 1ms ~ 500s | 1ms ~ 500s | |
扫频源 | 内部/ 外部/手动 | 内部 / 外部/手动 | |
FSK | |||
载波 | 正弦波，方波，斜波，脉冲波 | 正弦波，方波，斜波，脉冲波 | |
调制波 | 50% 方波占空比 | 50% 方波占空比 | |
调制速率 | 2mHz ~ 100 kHz (内部) | 2mHz ~ 100 kHz (内部) | |
频率范围 | 1uHz ~ 频率 | 1uHz ~ 频率 | |
调制源 | 内部 / 外部 | 内部 / 外部 | |
PM | |||
载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
调制频率 | 2mHz ~ 20kHz (内部) | 2mHz ~ 20kHz (内部) | |
相位偏移 | 0? ~ 360? | 0? ~ 360? | |
调制源 | 内部/ 外部 | 内部 / 外部 | |
SUM | |||
载波 | 正弦波，方波，斜波，脉冲波，噪声波 | 正弦波，方波，斜波，脉冲波，噪声波 | |
调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
调制频率 | 2mHz ~ 20kHz (内部) | 2mHz ~ 20kHz (内部) | |
SUM 深度 | 0% ~ 100.0% | 0% ~ 100.0% | |
调制源 | 内部/ 外部 | 内部 / 外部 | |
外部触发输入 | |||
类型 | 用于 FSK, Burst, Sweep | ||
输入电平 | TTL 兼容 | ||
边沿 | 上升或下降（可选） | ||
脉冲宽度 | >100ns | ||
输入阻抗 | 10kΩ，直流耦合 | ||
外部调制输入 | |||
类型 | 用于 AM, FM, PM, SUM | ||
电压范围 | ±5V 满刻度 | ||
输入阻抗 | 10kΩ | ||
频率 | DC ~ 20kHz | ||
触发输出 | |||
类型 | 用于 Burst, 扫频, Arb | ||
电平 | TTL 兼容 50Ω | ||
脉宽 | >450ns | ||
速率 | 1MHz | ||
扇出数 | ≥4 TTL 负载 | ||
I阻抗 | 50Ω 典型 | ||
双通道功能 | |||
相位 | -180? ~180? | -180? ~ 180? | |
同步相位 | 同步相位 | ||
跟踪 | CH2=CH1 | CH1=CH2 | |
耦合 | 频率（比或差） | 频率（比或差） | |
幅值&直流偏移 | 幅值&直流偏移 | ||
DSO连接 | √ | √ | |
Burst | |||
波形 | 正弦波, 方波, 斜波 | 正弦波, 方波, 斜波 | |
频率 | 1uHz~25MHz | 1uHz~25MHz | |
Burst 计数 | 1 ~ 65535 周期或*** | 1 ~ 65535 周期或*** | |
开始/停止相位 | -360 ~ +360 | -360 ~ +360 | |
内部周期 | 1ms ~ 500s | 1ms ~ 500s | |
门控源 | 外部触发 | 外部触发 | |
触发源 | 单, 外部或内部速率 | 单, 外部或内部速率 | |
触发延时 | N-Cycle, *** | 0s ~ 655350ns | 0s ~ 655350ns |
计频器 | |||
范围 | 5Hz ~ 150MHz | ||
***度 | 时基***度±1count | ||
时基 | ±20ppm (23?C ±5?C) 热机30分钟后 | ||
分辨率 | 分辨率为: | ||
输入阻抗 | 1kΩ/1pf | ||
灵敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | ||
保存/调取 | |||
10组设置存储 | |||
接口 | |||
USB (Host & Device) | |||
显示 | |||
3.5”TFT LCD | |||
一般规格 | |||
电源 | AC100~240V, 50~60Hz | ||
功耗 | 25 W () | ||
操作环境 | 本说明书规格温度范围: 18 ~ 28?C | ||
操作海拔 | 2000 米 | ||
存储温度 | -10~70?C, Humidity: ≤70% | ||
尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | ||
重量 | 约 2.5kg | ||
附件 | GTL-101× 2 | ||
