| 品牌：Gwinstek/固纬 | 型号：APS-7050、APS-7100 | 输入电压：100/200 V、 115/230 V |
| 输出功率：500VA/ 1000VA | 输出电压：0 ~ 310.0 V |

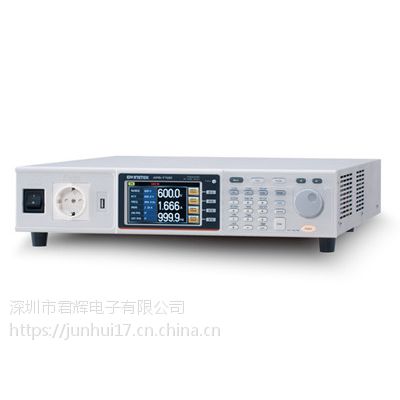

产品概述
APS-7000系列不仅是一款高精度AC电源，也是一款强大的分析仪，它丰富的特点适用于电源、电气设备、组件和模组的测试和特性分析。除AC电源外，APS-7000系列还可以完全模拟不同的功率输出。使用任意波和电压或频率扫描能够创建序列。实时监测电压、电流、功率、频率、负载功率因数和负载峰值因数。所有参数、数值以及测量结果都可以同时显示在4.3&＃39;&＃39;的TFT-LCD屏幕上。
产品特点
* 4.3&＃39;&＃39;超大LCD显示屏
* 测量功能：电压、电流、功率(W)、频率、功率因数、峰值因数、视在功率(VA)
* 电流限制功能
* 频率：45.0~500.0Hz(Standard)；45.0~999.9Hz(Opt)
* 电压范围(RMS)：155V(Std) / 310(Std) / 600(Opt)
* OCP / OTP / OPP保护
* 10组存储/调取序列存储器，每组255步
* 输出On/Off开关
* 标配接口：USB / LAN
* 选配接口：RS-232 & USB CDC / GPIB /PLC控制接口
选型指南
规格 | ||||
型号 | APS-7050 | APS-7100 | ||
额定功率 | 500VA | 1000VA | ||
输出电压 | 0 ~ 310.0 Vrms | 0 ~ 310.0 Vrms | ||
输出频率 | 45.00 ~ 500.0 Hz | 45.00 ~ 500.0 Hz | ||
电流(r.m.s) | 0 ~ 155 Vrms | 4.2 A | 8.4 A | |
0 ~ 310 Vrms | 2.1 A | 4.2 A | ||
电流(peak) | 0 ~ 155 Vrms | 16.8 A | 33.6 A | |
0 ~ 310 Vrms | 8.4 A | 16.8 A | ||
总谐波失真(THD) | ≤0.5% 在45 ~ 999.9Hz (电阻性负载) | |||
峰值因数 | ≥4 | |||
电压调节率 | 0.1% (%满刻度) | |||
负载调节率 | 0.5% (%满刻度) | |||
响应时间 | <100?S | |||
设定值 | ||||
电压 | 范围 | 155 Vrms / 310 Vrms | ||
分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | |||
精度 | ± (0.5%设定值 + 2位) | |||
频率 | 范围 | 45 ~ 500 Hz | ||
分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | |||
精度 | ± 0.02%设定值 | |||
电源开/关相位角 | 范围 | 0 ~ 359° | ||
分辨率 | 1° | |||
精度 | ± 1° (45 ~ 65 Hz) | |||
测量 | ||||
电压(r.m.s) | 范围 | 0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms | ||
分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | |||
精度 | ± (0.5%读值 + 2位) | |||
频率 | 范围 | 45 ~ 500 Hz | ||
分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | |||
精度 | ± 0.1 Hz | |||
电流(r.m.s) | 范围 | 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A | ||
分辨率 | 0.01 mA, 0.1 mA, 0.001 A, 0.01 A | |||
精度 | ± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.000 ~ 10.00 A | |||
电流(peak) | 范围 | 0.0 ~ 40.0 A | ||
分辨率 | 0.1 A | |||
精度 | ± (1%读值 + 1位) | |||
功率(W) | 分辨率 | 0.01 W, 0.1 W, 1 W | ||
精度 | ± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W | |||
视在功率(VA) | 分辨率 | 0.01 VA, 0.1 VA, 1 VA | ||
精度 | ± (1%读值 + 7位) , 0.20 ~ 99.99 VA / ± (1%读值 + 7位) , 100.0 ~ 999.9 VA / ± (1%读值 + 5位) , 1000 ~ 9999 VA | |||
功率因数 | 范围 | 0.000 ~1.000 | ||
分辨率 | 0.001 | |||
精度 | ±2%读值 + 2位 | |||
常规 | ||||
远程输出信号 | Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF | |||
同步输出信号 | 输出信号10 V, BNC类 | |||
预设数 | 10 (0~9数字键) | |||
保护 | OCP, OPP, OTP | |||
序列/模拟/编程功能 | ||||
内存数 | 10 (0~9数字键) | |||
步骤数 | 0 ~ 255 Step (每个序列) | |||
步进时间设置范围 | 0.01 ~ 999.99 S | |||
步进方式 | Constant, Keep, Linear Sweep | |||
参数 | 输出范围, Mode of AC, 频率, 波形(仅正弦波), 开相位, 关相位, Step Term, Jump Count (1 ~ 9999, 或***), jum-to, step coad, Branch 1, Branch 2, 触发输出 | |||
序列控制 | Start, Stop, Hold, Continue, Branch 1, Branch 2 | |||
环境条件 | ||||
工作温度 | 0 ~ +40 ℃ | |||
存储温度 | -10 ~ +70 ℃ | |||
工作湿度 | 20 ~ 80% RH (无凝结) | |||
存储湿度 | 小于80% RH(无凝结) | |||
PC远程控制接口 | ||||
标配 | USB Host, LAN | |||
选配 | GPIB / RS232 & USB; PLC控制板，用于NF; PLC控制板，用于EXTECH | |||
输入电源 | 1ψ AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它国家) | |||
尺寸 | ||||
430(W)×89(H)×400(D) mm; 约24Kg | 430(W)×89(H)×560(D) mm; 约38Kg | |||
规格调整恕不另行通知 APS-7000GD1DH | ||||
