| 是否进口：否 | 产地：中国 | 类型：数字存储示波器 |
| 品牌：鼎阳 | 型号：示波器 | 通道数：4 |
| 带宽：1GHzMHz | 订货号：SDS3104X | 货号：SDS3104X |
| 采样率：4GS/s | 记录长度：20Mpts/chk | 波形捕获率：1000000wfms/s |
| 外形尺寸：10.1英寸mm | 重量：3kg | 加工定制：是 |
| 规格：1*1 | 是否跨境货源：否 |

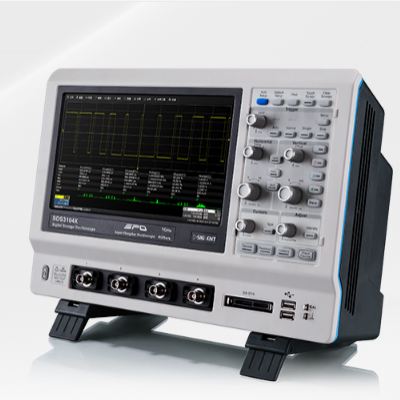

SDS3000X 系列智能示波器，带宽 1GHz，实时采样率 4GSa/s，采用创新的 SPO 技术，支持高刷新、256 级波形辉度等级及色温显示、数字触发和深存储特性；采用单芯片 ADC，具备优异的模拟前端和信号保真度；支持丰富的智能触发、串行协议触发和解码；支持历史模式（History）、顺序模式（Sequence）、***波形搜索和分析（WaveScan）、趋势图（Trend）、参数直方图（Histicons）、增强分辨率模式（Eres）；具备丰富的测量和数学运算功能；具备独特的综合归档功能（LabNoteBook）；支持 16 路数字通道；集成 25MHz 函数/任意波形发生器；配备 Windows 操作系统和 10.1 英寸触摸屏。是一款性能***的智能示波器。
产品特性与优点：
? 模拟通道带宽：500MHz、1GHz ? 4 模拟通道 +1 个外触发通道 ? 实时采样***达 4GSa/s ? 创新的 SPO 技术 ? 存储深度达 20Mpts/CH ? 波形捕获率达 1,000,000 帧/秒 ? 具备优异的模拟前端和信号保真度，***底噪低于 400μV ? 支持 256 级波形辉度等级及色温显示 ? 配备 Windows 操作系统和 10.1 英寸触摸屏 （1024*600），支持触摸屏、键盘、鼠标操作 ? 采用的用户界面 MAUI，迷人的简洁，所有菜单层 级只有两级 ? 集成了 15 种最常用的一键式设计，一触即发 ? 智能触发（边沿，脉宽，判定合格，逻辑图，TV，窗 口，间隔，漏失，欠幅， 斜率） ? 串行总线触发及解码， 支持的协议：I?C、I?S、SPI、 UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL 1553、 USB 2.0 ? 顺序模式（Sequence），根据用户设置的触发条件，以 最小 1us 的死区时间分段捕获符合条件的事件，并给出 时间标签 ? ***波形搜索和分析（WaveScan）功能，支持多种搜索 条件，并把捕获的 异常信号用 Zoom 功能展现出来，方 便用户在海量信息中快速搜索出需要关注的波形 |
SDS3000X 系列智能示波器，带宽 1GHz，实时采样率 4GSa/s，采用创新的 SPO 技术，支持高刷新、256 级波形辉度等级及色温显示、数字触发和深存储特性；采用单芯片 ADC，具备优异的模拟前端和信号保真度；支持丰富的智能触发、串行协议触发和解码；支持历史模式（History）、顺序模式（Sequence）、***波形搜索和分析（WaveScan）、趋势图（Trend）、参数直方图（Histicons）、增强分辨率模式（Eres）；具备丰富的测量和数学运算功能；具备独特的综合归档功能（LabNoteBook）；支持 16 路数字通道；集成 25MHz 函数/任意波形发生器；配备 Windows 操作系统和 10.1 英寸触摸屏。是一款性能***的智能示波器。
产品特性与优点：
? 模拟通道带宽：500MHz、1GHz ? 4 模拟通道 +1 个外触发通道 ? 实时采样***达 4GSa/s ? 创新的 SPO 技术 ? 存储深度达 20Mpts/CH ? 波形捕获率达 1,000,000 帧/秒 ? 具备优异的模拟前端和信号保真度，***底噪低于 400μV ? 支持 256 级波形辉度等级及色温显示 ? 配备 Windows 操作系统和 10.1 英寸触摸屏 （1024*600），支持触摸屏、键盘、鼠标操作 ? 采用的用户界面 MAUI，迷人的简洁，所有菜单层 级只有两级 ? 集成了 15 种最常用的一键式设计，一触即发 ? 智能触发（边沿，脉宽，判定合格，逻辑图，TV，窗 口，间隔，漏失，欠幅， 斜率） ? 串行总线触发及解码， 支持的协议：I?C、I?S、SPI、 UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL 1553、 USB 2.0 ? 顺序模式（Sequence），根据用户设置的触发条件，以 最小 1us 的死区时间分段捕获符合条件的事件，并给出 时间标签 ? ***波形搜索和分析（WaveScan）功能，支持多种搜索 条件，并把捕获的 异常信号用 Zoom 功能展现出来，方 便用户在海量信息中快速搜索出需要关注的波形 |
| 产品说明 | 产品型号 |
| 500MHz，4CH，4GSa/s（Max.)，20Mpts/CH，10.1 英寸触摸屏 | SDS3054X |
| 1GHz， 4CH，4GSa/s（Max.)，20Mpts/CH，10.1 英寸触摸屏 | SDS3104X |
| 标配附件 | |
| USB 数据线 -1 | |
| 快速指南 -1 | |
| 产品合格证 -1 | |
| 无源探头 -4 | |
| 校验证书 -1 | |
| 电源线 -1 | |
| 选配附件 | |
| 25MHz 函数 / 任意波形发生器 | SDS-3000X-FG |
| I2C 触发及解码套件 | SDS-3000X-IIC |
| SPI 触发及解码套件 | SDS-3000X-SPI |
| UART/RS232 触发及解码套件 | SDS-3000X-UART/RS232 |
| LIN 触发及解码套件 | SDS-3000X-LIN |
| CAN 触发及解码套件 | SDS-3000X-CAN |
| CAN-FD 触发及解码套件 | SDS-3000X-CAN-FD |
| FlexRay 触发及解码套件 | SDS-3000X-FlexRay |
| I2S 触发及解码套件 | SDS-3000X-IIS |
| MIL 1553 触发及解码套件 | SDS-3000X-MIL 1553 |
| USB 2.0 触发及解码套件 | SDS-3000X-USB 2.0 |
| 数字电压表 | SDS-3000X-DVM |
| 16 路逻辑通道套件（不含探头） | SDS-3000X-MSO |
| 16 路逻辑探头 | SPL3016 |
| 高压探头 | HPB4010 |
| 电流探头 | CP4020/CP4050/CP4070/CP4070A/CP5030/ CP5030A/CP5150/CP5500 |
| 高压差分探头 | DPB4080/DPB5150/DPB5150A/DPB5700/ DPB5700A |
| 有源单端探头 | ZS1000/ZS1500 |
| 有源差分探头 | ZD1000/ZD1500 |
| 提供了实时采样、顺序模式、等效采样、滚动模式、平均采样和增强分辨 率模式（Eres） 增强分辨率模式，通过数字滤波的方式降低噪声带宽，能***提高信噪比，可等效提高示波器的垂直分辨率，可达 11 bit，且无须依赖于信号的周期性和触发点的稳定。 |
仪器配备 4*USB Host，SD 卡槽，USB Device，LAN，AUX out (Pass/ Fail, Trigger Out)，EXT TRIG，标准 D 型 15 针 SVGA 接口（分辨率 1024*600），16 路数字通道和可配置的方波校准信号接口
串行协议分析仪支持的串行数据协议包含 I2C、I2S、SPI、UART/ RS232、 LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0。
通过配置串行数据的触发和解码，串行总线数据的解码信息将显示在总线波形旁边，并以不同颜色的方块加以标注，一目了然，其解码信息也可用事件列表的方式展现出来。
显示格式可以自定义为 Binary、HEX 或 ASCI
