| 是否进口：否 | 产地：国产 | 加工定制：否 |
| 品牌：ITECH/艾德克斯 | 型号：IT6597C/D | 订货号：IT6597C/D |
| 货号：IT6597C/D | 测量范围：1000V，100A，30KW | 测量精度：≤0.05%+375mV；≤0.2%+100mA |
| 产品用途：广泛适用于电池、电池封装以及电池保护板等储能设备测试 | 是否跨境货源：否 |

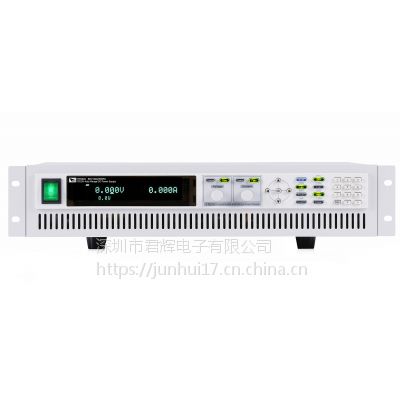

IT6597C/D型1000V，100A，30KW宽范围大功率可编程直流电源
产品特点
? 主从模式支持并联，主动均流，扩展高达30kW输出能力
? 支持各种模式（源CV/CC/CP，载CC/CP），边沿独立设定，上升和下降时间可调
? 双向限电流输出能力，跨象限快速切换——无缝切换、适用于电池快速充放电 *1 *3 *5
? 搭配选件IT-E500功率耗散器，可满足达90KW的放电测试需求 *1
? 内置DIN40839、***-16750-2、SAEJ1113-11、LV124和***21848标准汽车功率网用电压曲线*2
? 支持太阳能电池板I-V曲线模拟功能 *4
? 支持LIST序列文件
? 支持输出阻抗设定功能 *1
? 低涟波和低噪音
? 高分辨率及精度
? 支持源OVP/OCP/OPP/OTP，载 OCP/OPP/OTP，Vsense反接保护，掉电及输入欠压保护
? 远端量测功能
? 模拟量控制接口
? 内置USB/RS232/CAN/GPIB/LAN 通讯接口
*1 限IT6500C系列具备此功能
*2 限IT6500C系列具备此功能，IT6512、IT6513内置DIN40839、***-16750-2
*3 若实现更完善的电池充放电功能，需选购IT9320充放电测试系统软件
*4 选配SAS1000软件
*5 在某种条件下，可达到快速切换，无法实现无缝切换功能
双向电流无缝切换
双象限电源，不仅仅是简单的电源和电子负载相加。传统的双极性电源在实现正负电流切换时，中间会存在短暂的跳变和不连贯现象。IT6500C系列（1800W-30KW）作为一款高速的双极性电源具有Loop-Mode功能，能够实现高速源电流和载电流模式转换，从而在输出电流和吸收电流之间进行快速连续的切换，在某种条件下甚至可达到无缝切换，有效避免电压或电流过冲，广泛适用于电池、电池封装以及电池保护板等储能设备测试。
搭配功率耗散器，扩展负载能力
IT6500C系列同时兼具负载的功能，拓展了电流工作范围，使其可以吸收一定电流和功率，直接应用于快速下降和电池充放电。IT-E500系列功率耗散器可为IT6500C提供更大的卸放能力，每个可提供高达3KW的电流吸收能力，并支持多个功率耗散器并联，可至90KW，将吸收电流能力扩展到***，功率吸收扩展300%，以满足更大功率的放电测试需求。
CC&CV优先权功能
IT6500C系列突破创新，提出CV/CC优先权概念，可帮助用户解决长期测试应用中的各种严苛问题，使需求电源高速或者无过冲等应用，变得更加灵活。用户可以选择CV/CC环路的响应速度以及环路工作模式，来决定输出是电压高速模式还是电流无过冲模式，适用于诸如大功率集成电路的测试、充放电测试、军用和汽车电子的电源瞬变仿真和表征等。
快速边沿、支持各种模式下边沿时间独立设定
IT6500C/D系列每一款机型，不管是单机还是并机均具有相同的边沿建立时间。以IT6522C为例：
1) 在电压30V以内，0-90%带载情况下，上升、下降时间＜3ms
2) 在满电压时，空载下降时间（不搭配功率耗散器）＜30ms，（搭配功率耗散器）＜5ms
3) 动态响应时间＜3ms；
无论是在电源还是负载模式下，IT6500都具有可调的上升沿和下降沿，各种模式下（源CV、CC、CP，载CC、CP）均支持设置上升、下降时间，设定范围为1ms-24h。
IT6500系列 宽范围大功率可编程直流电源
IT6500全系列超过100个机型。功率包含从800W到30KW，以及高达1000V/1200A的输出范围。支持主从并联，主动均流，并在功率扩展后保持单机优异的动态特性。应用领域包括汽车、绿色能源、高速测试、大功率测试等多个方面，是一款功能全面、性能优异、适用广泛的直流电源。尤其是IT6500C系列具有双象限电流跨象限快速切换，在某种条件下甚至可以达到无缝切换功能，可以将功率吸收扩展300%。同时内置了多种标准汽车功率网用电压曲线，以及支持太阳能板I-V曲线模拟功能。
这些系统和器件包括: 充电式电池组，超级电容器，电动机-发电机系统，双向 DC/DC 转换器，电池管理系统(BMS)， 制动能源回收系统。在实际的应用中，电池的一个重要的性能就是充放电切换的速度，能不 能无缝切换充放电已经成为了一个电池是否功能强大的一个重要指标。
双象限电源，不仅仅是简单的电源和负载相加。传统的双象限电源在正负电流切换时， 中间会存在短暂的跳变和不连贯现象。IT6500C 系列作为一款高速的双象限电源具有 Loop-Mode 功能，能够实现高速的源和载电流模式转换，从而在输出和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲，广泛适用于电池，电池封装以及电流保护 板等储能设备测试。
在测试这种双向的、可再生的能源系统和器件时，对于需要什么样的电 源和吸收负载，测试工程师们有时对此存在一些误解。 他们往往以为双向就是双极，因此 需要使用双极性电源进行测试。这实际上是风马牛不相及的。如图 2 所示，在这个双象限 中，单极、双向电源的电流、电压工作区域在图中的 I 和 II 象限。它可以输出和吸收电流， 而电压必须是正电压。它既可以作为直流电源，又可以作为电子负载，是一种双象限直流电 源。在进行电池充电的时候，工作在 I 象限，电流为正，在进行放电的时候，工作在 II 象限， 电流为负。
对于测试工程师来说，这是一项***艰巨的挑战。最常用的方 法， 是使用单独的电源供电，再使用负载吸收被测件释放的能量。但是这种方法存在很大 的缺陷。主要问题是，这种方法无法实现电源和负载功能的连续转换，与系统实际工作条件 大相径庭 。
要问题是，这种方法无法实现电源和负载功能的连续转换，与系统实际工作条件 大相径庭 。 而且，必须在系统中使用大功率的导通二极管、开关、继电器等，系统非常复 杂，可靠性和可重复性往往无法达到要求。因此，只有将电源输出和功率吸收的功能完全集 成到单一仪器或系统中，而且可以实现源与负载功能的无缝转换，才能克服这些缺陷。
。目前， 在市场上很难找到几十千瓦级功率的双象限直流电源。加上被测件是有源和动态的，根据其 状态和工作条件，在输出功率和吸收功率之间转换。我们的双象限电源克服了之前存在的不 能工作在电压死区的问题，很好的解决了工作电压不连续的情况。现在，电子负载在 CC 模 式而非 CV 模式下工作。电子负载的电流设置为固定值，大于被测件能提供的电流值。 这样，电子负载就会始终保持在 CC 模式下，吸收固定水平的电流和功率。电子负载再也不 必应对任何模式交叉问题。直流电源始终保持在 CV 模式中，并且始终供给电流。因此不再 需要二极管。的艾德克斯 IT6500C 系列在这个方面提升很大，能够 实现高速源电流和载电流模式转换,IT6500C 同样可以模拟电动汽车刹车电流回充电 池的情况，在实际的测试中，需要模拟电动汽车刹车回充技术，去实现高速的电流回充电池 的测试，整个测试需要在 10ms 以内完成，所以测试仪器的速度就直接决定了是否能进行最 真实的模拟，IT6500C 搭配功率耗散器即可轻松完成。
