是否进口：否	产地：进口	加工定制：否
品牌：KONICAMINOLTA/柯尼卡美能达	型号：SIG-400	订货号：SIG-400
货号：SIG-400	测量范围：-10°到370°	测量精度：0.10°
产品用途：LED 和其它光源的测量	是否跨境货源：否

SIG-400（第 4 代 Source Imaging Goniometer^?）是一款全自动的计算机控制测角系统，用于满足 LED 研究人员、开发人员、制造商及最终用户描述 LED 芯片或LED器件特性的需求。SIG-400 使用 ProMetric I系列成像色度计生成高精度的 LED 近场模型；该数据可直接用于研究 LED 性能，或通过 Radiant Vision Systems ProSource^?软件将其数据导出，可兼容所有主要光学设计软件包。

经济高效的LED测量系统

SIG-400 是 Radiant 的第四代 Source Imaging Goniometer，汇集了光源测量行业超过 15 年的经验。通过整合 Radiant的在成像色度计领域的******技术、强大的结构设计（提供***的精度）和易用的控制软件，SIG-400 可轻松应用于广泛的测量应用。SIG-400 是一款非常经济高效的LED测量系统。
SIG-400 可以从围绕着光源的成千上万个角度抓取和汇集图像及光通量测量结果，以***描述该光源的近场输出特性。SIG-400 支持测量垂直定向的光源，并可与显微镜和扩展视场光学元件一同订购，从而提供测量 LED 和其它光源的灵活性。

完整的总承包系统为光学设计生成***输入文件

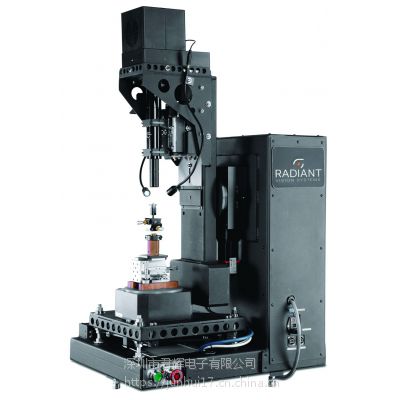

SIG-400系统包括一台ProMetric^?成像色度计、一台对成像色度计和光源定位的测角仪，以及一个 SIG 2.0? 控制分析软件。SIG-400 可从多个角度抓取光源图像，从而构建待测器件色度和亮度输出的三维空间图像。这些测量结果经过汇总，制成 Radiant Source Model? (RSM) 格式文件，这是用于表述光源近场数据的详细业内标准模型。RSM 包含所有测量信息（包括图像数据），因此测量结果可随时进行详细检查。RSM 用于比较各种 LED 的光学属性和设计，并生成光学设计软件的输入文件，以用于照明器和光学系统设计。
将 Radiant Vision Systems ProSource 软件应用到 RSM，可生成包含任意数量光线的光线集，以便导出到其它光学和照明设计软件包，如 ASAP^?, FRED^?, LightTools^?, LucidShape^?, Photopia?, IES TM-25, Opticad^?, OSLO^?, SimuLux^?, SPEOS^?, TracePro^?, and OpticStudio? (ZEMAX)以及其他一般文件格式。由于 RSM 是光源的完整描述，因此可用它来随意生成和再生光线集（初步设计时使用较少的光线和最终设计时使用大量的光线），从而使整体设计过程更为高效。

光学规格
CCD类型	全幅、冷却型恒温CCD
CCD位元精度	16位(65,536:1)动态范围
分辨率	512x512或1024x1024像素CCD选项
视场(FOV)	512x512像素CCD	1024x1024像素CCD
标准FOV	2.3mm、4.7mm、9.1mm、13mm、25mm和54mm	4.9mm、10mm、28.7mm、57mm和122mm
扩展FOV：微型（有SIG-400MF选件）	0.6 mm	1.3 mm
（有SIG-400MF选件）	90 mm	212 mm
色度测量	CIE 1931匹配的XYZ滤光片（也提供仅测光度的型号）
中性密度滤光片	标准配置ND0、1和2；选配为ND 5.0
机械规格
整体尺寸	71cmx56cmx125cm
工作占地面积	74cmx127cm
极角移动范围	-10°到370°
方位角移动范围	灯具轴线的37°以内
角步长	极移和方位角移动最小步进0.10°
偏转	光机软件系统综合偏转为0.015 mm
重量	130kg
结构	具有良好热稳定性和刚度的焊接钢板机架
控制和分析软件规格
测量功能	亮度、发光强度色度：CCT；CIE x,y；u’,v’；E
SIG 2.0软件	自动移动和图像抓取控制实时、屏上视频显示灰阶和伪色显示记录样品对位图像对位过程屏上显示
图像和图表	亮度横截面图光强横截面图亮度 3D 表面标绘亮度等高线图发光强度的角分布图显示多个图形和图像多次抓取的图形图像比较
