| 是否进口：否 | 产地：美国 | 加工定制：否 |
| 类型：电视信号发生器 | 品牌：昆腾Quantum Data | 型号：780B |
| 订货号：- | 货号：- | 频率：4kMHz |
| 电平：18V | 外形尺寸：-mm | 重量：3kg |
| 是否跨境货源：否 |

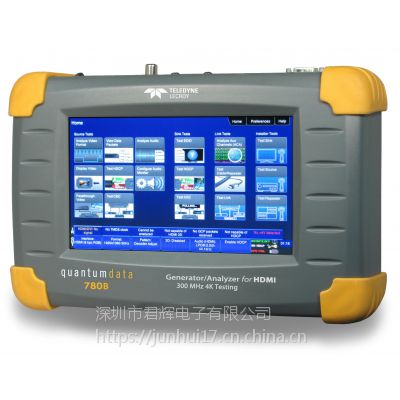

80B 视频产生器/分析仪
现在可用便携设备测试4K HDMI产品
780B 视频产生器/分析仪是便携式多媒体信号产生器和分析仪，可对HDMI产品进行快速测试，包括源设备、终端设备、适配器和分配器等，可执行现场测试或用于研发。该设备的特点是有一个较大的彩色触摸屏---7英寸800 x480分辨率，查看测试数据更加方便，比如辅助通道分析仪。780 B还有一个状态栏可实时查看HDMI 输入和输出端口。同780一样，780B建立在780测试仪器之上，并新添一下功能：
- 300MHz HDMI Tx & Rx ports
- 4:2:0 sampling on HDMI Tx & Rx ports
-查看经过筛选的全比例缩小视频帧——甚至4K解析度
-耳机接口监控传入LPCM音频
-RS - 232端口进行命令行控制
-在A/V接收器上模拟HDMI1.4 ARC Tx测试ARC Rx
测试HDMI 终端设备
780系列测试设备配备一个HDMI输出端口用来测试HDMI终端设备。用户可选择不同的解析度以及标准的2D或3D图像来测试和校正高清电视的视频图像。也可查证HDMI终端设备的热插拔、EDID、HDCP及CEC信息。
分析HDMI源端设备
780系列测试设备配备一个HDMI输入端口用来验证HDMI源端设备。HDMI输入端口及内置显示可用于验证输入的视频参数，也可查看完整的、未被缩小的视频图像——包括筛选出的4K图像，甚至通过HDCP加密的。780系列也可通过检测解码的IEC音频头、音频infoframes和通道状态块来验证输入的音频信息。
检测HDMI线材和配电网络
780系列配备输入和输出两个端口，具有线材测试功能，可以用来检测HDMI线材和配电网络（分解器、扩展器和转换器）。你可以在安装前预先测试，如果测试线材和配电系统配有框架比较(像素误差)测试功能，也可安装后进行测试。
监控HDMI协议
使用辅助通道分析仪(ACA)功能，780A可模拟一个HDMI源端或终端设备，监控HDMI设备和780A之间的热插拔、DDC、EDID和HDCP信息。***个ACA选件可支持3个相连的HDMI设备之间的被动监测HDMI热插拔和DDC信息。
重要特性和优点：
HDMI 输出端口——像素率可达297MHz
视频图像测试—包括3D和色深—HDTV选择1080p的24/30/36bit时的HDMI输入。在支持4K解析度的HDMI HDTV上运行测试。
HDMI 输入端口——像素率可达297MHz
分析、确认HDMI源端设备—包括3D和色深—HDTV选择1080p的24/30/36bit时的HDMI输入。校验支持4K的HDMI源端设备。
HDMI 3D Pattern Generation
产生 Side-by-Side、Top/Bottom 和Frame Packing 3D图像。
模拟分量视频信号输出
测试HDTV的模拟分量视频输入。
自定义格式和位图格式
可创建自定义格式,输入自定义位图进行测试。
测试图案滚动
动画测试模式测试运动组件。
许可的位图图像(可选)
支持中国国标图、THX?、ISF?测试。
多通道数字音频
在通过HDMI/SPDIF/Optical 进行多通道音频输出时，可选择像素率达到192kHz的多种音频格式来验证音频设备。也可以测试LPCM、Dolby、DTS压缩音频格式。
彩色触摸屏—监测输入视频
直观的彩色触摸屏便于设备的操作以及监测来自HDMI源端的视频输入和元数据。也可监测输入视频——全屏的或缩小的，加密的、未加密的——解析度可达4K。 780A特性！
安装使用程序
通过简化测试界面诊断HDMI互操作性问题。通过一键测试确认源端、终端及中继器。结果显示为Pass/fail。
HDCP 终端测试（网络分析选件）
验证一个HDMI设备满足HDCP保护协议。
HDCP 源端测试（网络分析选件）
检测来自源端的HDMI设备。
EDID 验证（网络分析选件）
验证HDMI设备的EDID校验和和标题错误，查看显示设备的完整EDID内容。比较两个EDID，运行部分EDID验证性测试。
HDMI 终端模拟（网络分析选件）
模拟HDMI终端设备，测试HDMI源端设备的EDID; 测试源端设备对一系列存储EDID的响应。
HDMI源端视频测试（网络分析选件）
查看HDMI源端设备的视频timing数据和infoframe数据，包括3D元数据。查看各种数据岛包的内容。
HDMI 源端音频测试（网络分析选件）
通过解码IEC音频头、音频infoframes和通道状态位，查看输入的音频信息（格式、采样率、位深度）。通过耳机插孔监控音频信息。 780A特性！
HDMI线材&网络测试（线材测试选件）
对框架比较功能使用伪随机噪声测试模式或像素误差测试来验证HDMI线材和HDMI转换网络（扩展器、分解器、转换器等）。
辅助通道分析（ACA选件）
通过模拟一个HDMI设备或手动监控多个HDMI连接设备，监测CEC HDMI热插拔和DDC、EDID和HDCP。
备注：手动监控需要可选硬件配置
电池供电
可通过电池供电，也可通过电源适配器供电。
指令行控制
可通过USB或者RS-232接口启动指令行界面进行自动测试。
