| 品牌：台湾致茂 | 型号：61700系列 | 输入电压：0~300 V |
| 输出功率：1500~12000 W | 加工定制：是 |

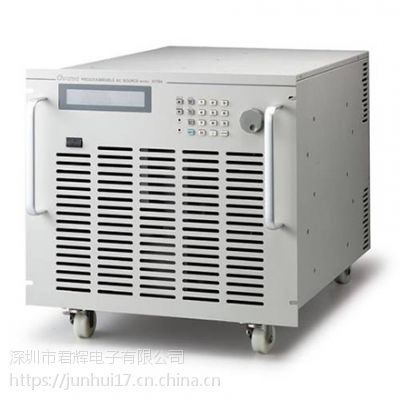

产品概述
61700系列可编程交流电源供应器，可输出纯净的三相交流电源。用户可以任意设定输出电压、频率，并量测输出的各项特性，显示在LCD屏幕上。它为研发及品保人员提供了很好的电源仿真工具，来对产品做各种状况的测试。也可适用在生产在线，做量产时的自动测试设备。
61700系列相电压可至300VAC，每相可分别设定不同电压，甚至做欠相输出。而且每相之间的相角也可设定，范围0~360?，这些功能可以用来仿真三相不平衡的状况。因为61700系列输出频率范围可由15Hz到 1200Hz，它可使用在军事、航空、船舶等的系统或零件测试。
本系列产品也可仿真电压的瞬降、瞬断、涌浪等状况，也可产生失真的波形供测试，包含了内建 30组波形和箝制正弦波，可配合计算机图形化控制接口Softpanel，更简易操作使用。
61700系列内部功率转换应用高频切换式原理，并采用PWM控制方法，所以不但效***，还可以输出非常干净，电压失真度小于0.3%的正弦波。输入端采用了功率因素改善线路(PFC) ，不仅提高电力使用率，还确保不污染输入电源。内部使用DSP的CPU做控制器，也用它做输出电压、电流、功率、功率因素、波峰因素等的量测。用户可以在前面板用按键及旋钮做各种设定，并在LCD屏幕上看到设定及量测结果。在后背板有TTL信号可用于系统控制，还可使用计算机透过GPIB或RS-232界面做控制，整合到系统的仪器设备上。
61700系列本身具有每次开机时，均会做自我诊断测试和具备有完善的保护功能，包括有:过功率(OP)，过电流(OC)，过电压(OV) 和过温度(OT)保护，***其质量与可信赖度，提供给要求严苛的工程师们测试和自动测试系统的应用。
产品特点
输出特性 :
功率 : 1500VA,3? (61701)
3000VA,3? (61702)
4500VA,3? (61703)
6000VA,3? (61704)
12000VA,3? (61705)
输出电压 : 0~150V/0~300V
频率 : 15~1.2kHz
相角差设定 : 0~360°
内建功率因素改善线路(PFC)，满载时提供输入端功率因素可达0.98以上
运用***的脉波宽度调变（PWM）技术，使本系列机种体积小、重量轻
具AC+DC输出模式
可设定输出R.M.S.电流限制
可设定开机起始状态
内建输出电磁开关，真正隔离
开、关机角度控制
广泛的量测机能，包含电压(V)，电流均方根值(Irms)，电流峰值(Ipk)，浪涌电流 (Inrush)，实功率(P)，功率因素(PF)，电流波峰因子 (CF) 等的量测
保护模式包括 : 过功率、过电流、过电压、过温度等
GPIB 和 RS-232 接口(选购配备)
简易使用的计算机图形化操作接口 Softpanel (选购配备)
选型指南
Model | 叙述 |
61700 系列 | 三相可编程交流电源供应器 |
61701 | 可编程交流电源供应器 0-300V, 15-1.2KHz, 3? 1500VA |
61702 | 可编程交流电源供应器 0-300V, 15-1.2KHz, 3? 3000VA |
61703 | 可编程交流电源供应器 0-300V, 15-1.2KHz, 3? 4500VA |
61704 | 可编程交流电源供应器 0-300V, 15-1.2KHz, 3? 6000VA |
A615001 | 61500/61600/61700 系列专用的控制适配卡((包括RS-232接口，GPIB 接口) |
61705 | 可编程交流电源供应器 0-300V, 15-1.2KHz, 3? 12000VA |
A617001 | 61700系列计算机图形化操作介Softpanel |
A617002 | 可编程瞬间波形变化功能，包括WAVEFORM、LIST、PULSE、STEP和INTERHARMONICS模式 |
